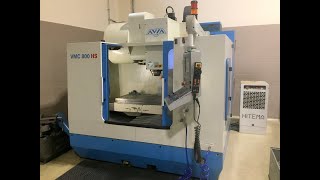

Vertikální CNC obráběcí centrum AVIA VMC 800 HS postavila v roce 2004 polská továrna na přesné obráběcí stroje AVIA S.A. ve Varšavě. Obráběcí centrum AVIA VMC 800 HS umožňuje opracování obrobků o hmotnosti až 750 kg, na stole o délce 1000 mm a šířce 540 mm. Stroj pracuje ve třech osách (X, Y, Z) a jejich maximální posuvy jsou 800 mm, 540 mm a 620 mm. Rychloposuvy v osách X, Y, Z jsou zase 35, 35 a 24 m/min. Frézka je vybavena numerickým řízením Heidenhain iTNC 530I , pohonem HEIDENHAIN, optickou obrobkovou sondou Heidenhain TS 632 A40 a dotykovou nástrojovou sondou Heidenhain TT130.
Technické parametry CNC frézovacího centra AVIA VMC 800 HS
– počet drážek v tabulce: 5 kusů
– rozteč drážek v tabulce: 100 mm
– šířka drážek v tabulce: 18 mm
– Pojezd osy X / Y / Z: 800/540/620 mm
– rychlý posuv osy X / Y / Z: 35/35/24 m / min.
– objem nádrže na chladicí kapalinu: 300 l
– kapacita zásobníku nástrojů: 24 ks.
– doba výměny nástroje: 3,5 s
– maximální průměr nástroje: 80 mm
– maximální délka nástroje: 300 mm
– maximální hmotnost nástroje: 7 kg
– počet rámečků: 31 kusů
– tlak v síti: 0,7-0,8 MPa
– otáčky elektrovřetena: 50-24000 ot./min.
– minimální vzdálenost čela vřetena od stolu: 180 mm
– maximální vzdálenost čela vřetena od stolu: 800 mm
– rozměry stroje (d x š x v): 2500 x 2360 x 3850 mm
– hmotnost stroje: 4672 kg
– rozměry stolu: 1000 x 540 mm
– maximální zatížení stolu: 750 kg
Vybavení pro frézovací centrum
– CNC řízení: Heidenhain iTNC 530I
– Optická obrobková sonda: Heidenhain TS 632 A40
– dotyková nástrojová sonda: Heidenhain TT130
– pohon: HEIDENHAIN
– Šnekový dopravník třísek
– Typ elektrovřetena: DMS 080.32.4.FHS
– Kužel vřetena: HSK A63M

Das vertikale CNC-Bearbeitungszentrum AVIA VMC 800 HS wurde 2004 von der Polnische Fabrik für Präzisionswerkzeugmaschinen AVIA S.A. gebaut. in Warschau. Das Bearbeitungszentrum AVIA VMC 800 HS ermöglicht die Bearbeitung von Werkstücken bis 750 kg auf einem Tisch von 1000 mm Länge und 540 mm Breite. Die Maschine arbeitet in drei Achsen (X, Y, Z) und ihre maximalen Vorschübe betragen 800 mm, 540 mm und 620 mm. Eilgänge in den X-, Y-, Z-Achsen betragen wiederum 35, 35 und 24 m/min. Die Fräsmaschine ist ausgestattet mit Heidenhain iTNC 530I Numerische Steuerung , HEIDENHAIN Antrieb, Heidenhain TS 632 A40 optischem Werkstückmesstaster und Heidenhain TT130 Messtaster.
Technische Parameter des CNC AVIA VMC 800 HS Fräszentrums
– die Anzahl der Rillen in der Tabelle: 5 Stück
– Rillenabstand im Tisch: 100 mm
– Breite der Nuten im Tisch: 18 mm
– Verfahrweg X / Y / Z-Achse: 800/540/620 mm
– Eilgang der X/Y/Z-Achse: 35/35/24 m/min.
– Fassungsvermögen des Kühlmitteltanks: 300 l
– Werkzeugmagazinkapazität: 24 Stk.
– Werkzeugwechselzeit: 3,5 s
– maximaler Werkzeugdurchmesser: 80 mm
– maximale Werkzeuglänge: 300 mm
– maximales Werkzeuggewicht: 7 kg
– Anzahl Rahmen: 31 Stück
– Netzdruck: 0,7-0,8 MPa
– Umdrehungen der Elektrospindel: 50-24000 U/min.
– Mindestabstand der Spindelfläche vom Tisch: 180 mm
– maximaler Abstand der Spindelfläche vom Tisch: 800 mm
– Maschinenabmessungen (L x B x H): 2500 x 2360 x 3850 mm
– Maschinengewicht: 4672 kg
– Tischmaße: 1000 x 540 mm
– maximale Tischbelastung: 750 kg
Ausrüstung für das Fräszentrum
– CNC-Steuerung: Heidenhain iTNC 530I
– optischer Werkstückmesstaster: Heidenhain TS 632 A40
– Messtaster: Heidenhain TT130
– Antrieb: HEIDENHAIN
– Späneförderer vom Schneckentyp
– Elektrospindeltyp: DMS 080.32.4.FHS
– Spindelkegel: HSK A63M

El centro de mecanizado vertical CNC AVIA VMC 800 HS fue construido en 2004 por la Fábrica polaca de máquinas herramienta de precisión AVIA S.A. En Varsovia. El centro de mecanizado AVIA VMC 800 HS permite procesar piezas de hasta 750 kg, sobre una mesa de 1000 mm de largo y 540 mm de ancho. La máquina trabaja en tres ejes (X, Y, Z), y sus avances máximos son respectivamente 800 mm, 540 mm y 620 mm. Los avances rápidos en los ejes X, Y, Z son, a su vez, 35, 35 y 24 m / min. La fresadora está equipada con control numérico Heidenhain iTNC 530I , accionamiento HEIDENHAIN, palpador óptico de pieza Heidenhain TS 632 A40 y palpador de herramienta táctil Heidenhain TT130.
Parámetros técnicos del centro de fresado CNC AVIA VMC 800 HS
– el número de ranuras en la mesa: 5 piezas
– espacio de ranuras en la mesa: 100 mm
– ancho de las ranuras en la mesa: 18 mm
– Recorrido del eje X / Y / Z: 800/540/620 mm
– avance rápido del eje X / Y / Z: 35/35/24 m / min.
– capacidad del depósito de refrigerante: 300 l
– capacidad del cargador de herramientas: 24 uds.
– tiempo de cambio de herramienta: 3,5 s
– diámetro máximo de la herramienta: 80 mm
– longitud máxima de la herramienta: 300 mm
– peso máximo de la herramienta: 7 kg
– número de cuadros: 31 piezas
– presión de la red: 0,7-0,8 MPa
– Revoluciones del electrohusillo: 50-24000 rpm.
– distancia mínima de la cara del husillo a la mesa: 180 mm
– distancia máxima de la cara del husillo a la mesa: 800 mm
– dimensiones de la máquina (L x An x Al): 2500 x 2360 x 3850 mm
– peso de la máquina: 4672 kg
– dimensiones de la mesa: 1000 x 540 mm
– carga máxima de la mesa: 750 kg
Equipo para el máquina fresadora CNC
– Control CNC: Heidenhain iTNC 530I
– sonda óptica de la pieza de trabajo: Heidenhain TS 632 A40
– sonda de herramienta táctil: Heidenhain TT130
– unidad: HEIDENHAIN
– Transportador de virutas tipo gusano
– Tipo de electrohusillo: DMS 080.32.4.FHS
– cono del husillo: HSK A63M

Le centre d’usinage CNC vertical AVIA VMC 800 HS a été construit en 2004 par le usine polonaise de machines-outils de précision AVIA S.A. à Varsovie. Le centre d’usinage AVIA VMC 800 HS permet l’usinage de pièces jusqu’à 750 kg, sur une table d’une longueur de 1000 mm et d’une largeur de 540 mm. La machine travaille en trois axes (X, Y, Z), et leurs avances maximales sont respectivement de 800 mm, 540 mm et 620 mm. Les avances rapides dans les axes X, Y, Z sont, quant à elles, de 35, 35 et 24 m/min. La fraiseuse est équipée d’une commande numérique Heidenhain iTNC 530I , d’un entraînement HEIDENHAIN, d’un palpeur optique de pièce Heidenhain TS 632 A40 et d’un palpeur d’outil tactile Heidenhain TT130.
Paramètres techniques du centre de fraisage CNC AVIA VMC 800 HS
– le nombre de rainures dans la table: 5 pièces
– espacement des rainures dans la table: 100 mm
– largeur des rainures dans la table: 18 mm
– Course axe X/Y/Z: 800/540/620 mm
– avance rapide de l’axe X/Y/Z: 35/35/24 m/min.
– capacité du réservoir de liquide de refroidissement: 300 l
– capacité du magasin d’outils: 24 pcs.
– temps de changement d’outil: 3,5 s
– diamètre maximum de l’outil: 80 mm
– longueur maximale de l’outil: 300 mm
– poids maximum de l’outil: 7 kg
– nombre de cadres: 31 pièces
– pression du réseau: 0,7-0,8 MPa
– tours électro-broche: 50-24000 tr/min.
– distance minimale de la face de la broche à la table: 180 mm
– distance maximale de la face de la broche à la table: 800 mm
– dimensions de la machine (L x l x H): 2500 x 2360 x 3850 mm
– poids de la machine: 4672 kg
– dimensions de la table: 1000 x 540 mm
– charge maximale de la table: 750 kg
Equipement pour le centre de fraisage
– Commande CNC: Heidenhain iTNC 530I
– palpeur optique de pièce: Heidenhain TS 632 A40
– palpeur d’outil tactile: Heidenhain TT130
– lecteur: HEIDENHAIN
– Convoyeur à copeaux à vis sans fin
– Type d’électrobroche: DMS 080.32.4.FHS
– cône de broche: HSK A63M

Az AVIA VMC 800 HS függőleges CNC megmunkáló központot 2004-ben a lengyel Fabryka Obrabiarek Precyzyjnych AVIA S.A. építette. Varsóban. Az AVIA VMC 800 HS megmunkálóközpont akár 750 kg tömegű munkadarabok megmunkálását teszi lehetővé, 1000 mm hosszú és 540 mm széles asztalon. A gép három tengelyen dolgozik (X, Y, Z), maximális előtolásuk rendre 800 mm, 540 mm és 620 mm. A gyors előtolás az X, Y, Z tengelyeken viszont 35, 35 és 24 m/perc. A marógép Heidenhain iTNC 530I numerikus vezérléssel , HEIDENHAIN hajtással, Heidenhain TS 632 A40 optikai munkadarab mérőtapintóval és Heidenhain TT130 mérőtapintóval van felszerelve.
A CNC AVIA VMC 800 HS maróközpont műszaki paraméterei
– a hornyok száma a táblázatban: 5 db
– a hornyok távolsága az asztalon: 100 mm
– az asztalon lévő hornyok szélessége: 18 mm
– X / Y / Z tengely mozgása: 800/540/620 mm
– az X / Y / Z tengely gyors előtolása: 35/35/24 m / perc.
– hűtőfolyadék tartály térfogata: 300 l
– szerszámtár kapacitása: 24 db.
– szerszámcsere idő: 3,5 s
– maximális szerszámátmérő: 80 mm
– maximális szerszámhossz: 300 mm
– maximális szerszámsúly: 7 kg
– keretek száma: 31 db
– hálózati nyomás: 0,7-0,8 MPa
– elektro-orsó fordulatszám: 50-24000 ford/perc.
– az orsófelület minimális távolsága az asztaltól: 180 mm
– az orsófelület maximális távolsága az asztaltól: 800 mm
– gép méretei (H x Sz x Ma): 2500 x 2360 x 3850 mm
– gép tömege: 4672 kg
– asztal méretei: 1000 x 540 mm
– maximális asztalterhelés: 750 kg
Berendezések a maróközponthoz
– CNC vezérlés: Heidenhain iTNC 530I
– optikai munkadarab szonda: Heidenhain TS 632 A40
– tapintószerszám: Heidenhain TT130
– hajtás: HEIDENHAIN
– Csiga típusú forgácsszállító
– Elektroorsó típusa: DMS 080.32.4.FHS
– Orsó kúpos: HSK A63M

Il centro di lavoro CNC verticale AVIA VMC 800 HS è stato costruito nel 2004 dalla Fábrica polaca de máquinas herramienta de precisión AVIA S.A. a Varsavia. Il centro di lavoro AVIA VMC 800 HS consente la lavorazione di pezzi fino a 750 kg, su una tavola con una lunghezza di 1000 mm e una larghezza di 540 mm. La macchina lavora su tre assi (X, Y, Z), e i loro avanzamenti massimi sono rispettivamente di 800 mm, 540 mm e 620 mm. Gli avanzamenti rapidi negli assi X, Y, Z sono, a loro volta, 35, 35 e 24 m/min. La fresatrice è dotata di controllo numerico Heidenhain iTNC 530I , azionamento HEIDENHAIN, tastatore ottico pezzo Heidenhain TS 632 A40 e tastatore utensile Heidenhain TT130.
Parametri tecnici del centro di fresatura CNC AVIA VMC 800 HS
– il numero di scanalature nella tabella: 5 pezzi
– distanza delle scanalature nella tavola: 100 mm
– larghezza delle scanalature nella tavola: 18 mm
– Corsa asse X/Y/Z: 800/540/620 mm
– avanzamento rapido dell’asse X/Y/Z: 35/35/24 m/min.
– capacità serbatoio refrigerante: 300 l
– capacità magazzino utensili: 24 pz.
– tempo cambio utensile: 3.5 s
– diametro massimo utensile: 80 mm
– lunghezza massima utensile: 300 mm
– peso massimo utensile: 7 kg
– numero di fotogrammi: 31 pezzi
– pressione di rete: 0,7-0,8 MPa
– giri elettromandrino: 50-24000 giri/min.
– distanza minima della faccia del mandrino dalla tavola: 180 mm
– distanza massima della faccia del mandrino dalla tavola: 800 mm
– dimensioni macchina (L x P x H): 2500 x 2360 x 3850 mm
– peso macchina: 4672 kg
– dimensioni tavola: 1000 x 540 mm
– carico massimo della tavola: 750 kg
Attrezzature per il centro di fresatura
– Controllo CNC: Heidenhain iTNC 530I
– sonda ottica pezzo: Heidenhain TS 632 A40
– tastatore utensile: Heidenhain TT130
– azionamento: HEIDENHAIN
– Convogliatore di trucioli a vite senza fine
– Tipo di elettromandrino: DMS 080.32.4.FHS
– cono mandrino: HSK A63M

Pionowe centrum obróbcze CNC AVIA VMC 800 HS zostało zbudowane w 2004 roku przez polską Fabrykę Obrabiarek Precyzyjnych AVIA S.A. w Warszawie. Centrum obróbcze AVIA VMC 800 HS umożliwia obróbkę przedmiotów o wadze do 750 kg , na stole o długości 1000 mm i szerokości 540 mm. Maszyna pracuje w trzech osiach (X,Y,Z), a ich maksymalne posuwy wynoszą odpowiednio 800 mm, 540 mm i 620 mm. Posuwy szybkie w osiach X, Y, Z wynoszą z kolei 35, 35 i 24 m/min. Frezarka posiada na wyposażeniu sterowanie numeryczne Heidenhain iTNC 530I , napęd HEIDENHAIN, optyczną sondę detalu Heidenhain TS 632 A40 oraz dotykową sondę narzędzia Heidenhain TT130.
Parametry techniczne centrum frezerskiego CNC AVIA VMC 800 HS
– liczba rowków w stole : 5 sztuk
– rozstaw rowków w stole : 100 mm
– szerokość rowków w stole : 18 mm
– przesuw osi X/Y/Z : 800/540/620 mm
– posuw szybki osi X/Y/Z:35/35/24 m/min.
– pojemność zbiornika chłodziwa : 300 l
– pojemność magazynu narzędzi : 24 szt.
– czas wymiany narzędzia : 3,5 s
– maksymalna średnica narzędzia : 80 mm
– maksymalna długość narzędzia : 300 mm
– maksymalny ciężar narzędzia : 7 kg
– ilość oprawek: 31 sztuk
– ciśnienie sieci : 0,7-0,8 MPa
– obroty elektrowrzeciona: 50-24000 obr/min.
– minimalna odległość czoła wrzeciona od stołu : 180 mm
– maksymalna odległość czoła wrzeciona od stołu : 800 mm
– wymiary maszyny (dł.x szer.x wys.): 2500 x 2360 x 3850 mm
– waga maszyny: 4672 kg
– wymiary stołu: 1000 x 540 mm
– maksymalne obciążenie stołu : 750 kg
Wyposażenie centrum frezarskiego
– sterowanie CNC: Heidenhain iTNC 530I
– optyczna sonda detalu: Heidenhain TS 632 A40
– dotykowa sonda narzędzia: Heidenhain TT130
– napęd: HEIDENHAIN
– Typ ślimakowy transportera wiórów
– Typ elektrowrzeciona: DMS 080.32.4.FHS
– stożek wrzeciona : HSK A63M

Вертикальный обрабатывающий центр с ЧПУ AVIA VMC 800 HS был построен в 2004 году польской Польский завод точных станков AVIA S.A. в Варшаве. Обрабатывающий центр AVIA VMC 800 HS позволяет обрабатывать детали массой до 750 кг на столе длиной 1000 мм и шириной 540 мм. Станок работает по трем осям (X, Y, Z), а их максимальные подачи составляют соответственно 800 мм, 540 мм и 620 мм. Ускоренная подача по осям X, Y, Z, в свою очередь, составляет 35, 35 и 24 м / мин. Фрезерный станок оснащен ЧПУ Heidenhain iTNC 530I , приводом HEIDENHAIN, оптическим датчиком заготовки Heidenhain TS 632 A40 и контактным датчиком инструмента Heidenhain TT130 .
Технические параметры фрезерного центра CNC AVIA VMC 800 HS
— количество пазов в таблице: 5 шт.
— шаг пазов в столе: 100 мм
— ширина пазов в столе: 18 мм
— Ход по оси X / Y / Z: 800/540/620 мм
— ускоренная подача по оси X / Y / Z: 35/35/24 м / мин.
— емкость бака охлаждающей жидкости: 300 л
— Емкость инструментального магазина: 24 шт.
— время смены инструмента: 3,5 с
— максимальный диаметр инструмента: 80 мм
— максимальная длина инструмента: 300 мм
— максимальный вес инструмента: 7 кг
— количество рамок: 31 шт.
— давление в сети: 0,7-0,8 МПа
— обороты электрошпинделя: 50-24000 об / мин.
— минимальное расстояние торца шпинделя от стола: 180 мм
— максимальное расстояние торца шпинделя от стола: 800 мм
— размеры машины (Д x Ш x В): 2500 x 2360 x 3850 мм
— Вес станка: 4672 кг
— размеры стола: 1000 х 540 мм
— максимальная нагрузка на стол: 750 кг
Оборудование для фрезерного центра
— ЧПУ: Heidenhain iTNC 530I
— оптический датчик заготовки: Heidenhain TS 632 A40
— контактный щуп для инструмента: Heidenhain TT130
— привод: HEIDENHAIN
— Транспортер стружки червячного типа
— Тип электрошпинделя: DMS 080.32.4.FHS
— конус шпинделя: HSK A63M

Vertikálne CNC obrábacie centrum AVIA VMC 800 HS postavila v roku 2004 poľská továreň na presné obrábacie stroje AVIA S.A. vo Varšave. Obrábacie centrum AVIA VMC 800 HS umožňuje spracovanie obrobkov s hmotnosťou do 750 kg, na stole s dĺžkou 1000 mm a šírkou 540 mm. Stroj pracuje v troch osiach (X, Y, Z) a ich maximálne posuvy sú 800 mm, 540 mm a 620 mm. Rýchle posuvy v osiach X, Y, Z sú zasa 35, 35 a 24 m/min. Frézka je vybavená numerickým riadením Heidenhain iTNC 530I , pohonom HEIDENHAIN, optickou obrobkovou sondou Heidenhain TS 632 A40 a dotykovou nástrojovou sondou Heidenhain TT130.
Technické parametre CNC frézovacieho centra AVIA VMC 800 HS
– počet drážok v tabuľke: 5 kusov
– rozteč drážok v tabuľke: 100 mm
– šírka drážok v tabuľke: 18 mm
– Zdvih osi X / Y / Z: 800/540/620 mm
– rýchly posuv osi X / Y / Z: 35/35/24 m / min.
– objem nádrže chladiacej kvapaliny: 300 l
– kapacita zásobníka nástrojov: 24 ks.
– čas výmeny nástroja: 3,5 s
– maximálny priemer nástroja: 80 mm
– maximálna dĺžka nástroja: 300 mm
– maximálna hmotnosť nástroja: 7 kg
– počet rámikov: 31 kusov
– sieťový tlak: 0,7-0,8 MPa
– otáčky elektrovretena: 50-24000 ot./min.
– minimálna vzdialenosť čela vretena od stola: 180 mm
– maximálna vzdialenosť čela vretena od stola: 800 mm
– rozmery stroja (D x Š x V): 2500 x 2360 x 3850 mm
– hmotnosť stroja: 4672 kg
– rozmery stola: 1000 x 540 mm
– maximálne zaťaženie stola: 750 kg
Vybavenie pre frézovacie centrum
– CNC riadenie: Heidenhain iTNC 530I
– Optická obrobková sonda: Heidenhain TS 632 A40
– dotyková nástrojová sonda: Heidenhain TT130
– pohon: HEIDENHAIN
– Šnekový dopravník triesok
– Typ elektrovretena: DMS 080.32.4.FHS
– Kužeľ vretena: HSK A63M
